產品特點

美的高效空氣源螺桿式熱泵機組，采用高能效的半封閉雙螺桿壓縮機，全降膜蒸發器及高效倒M型翅片換熱器，通過先進的自主電子膨脹閥控制技術，使機組能在工作范圍內以節能的模式滿足用戶的需求。機組釆用R134a環保制冷劑，產品獲得AHR認證、CRAA認證及節能認證并進入政府采購清單，廣泛應用于大中型商業、民用或工業建筑，也可應用于重度耐鹽地區及重防腐地區。

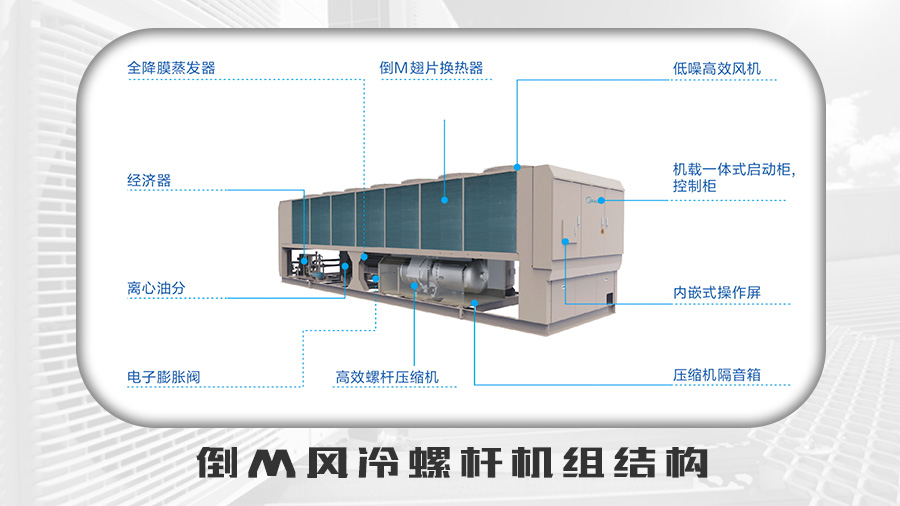

機組產品結構

• 全降膜蒸發器：膜態蒸發，大幅提升換熱效率
• 倒M翅片換熱器：開窗式親水鋁箔，高效內螺紋管
• 低噪高效風機：金屬葉片，小風量
• 經濟器：二次過冷+噴氣增焓技術，提升機組能力及能效
• 機載一體式啟動柜、控制柜：啟動柜標準配置斷路器，控制柜低壓供電操作更安全
• 離心油分：高效立式油分
• 內嵌式操作屏：7寸彩色液晶觸摸屏，人機交互界面友好
• 電子膨脹閥：進口電子膨脹閥，支持自主控制，極限工況可靠運行
• 高效螺桿壓縮機：采用R134a冷媒，大容量電機設計，標準無級調節范圍25%~100%
• 壓縮機隔音箱：標準配置隔音箱，箱體內壁分布高效消音材料

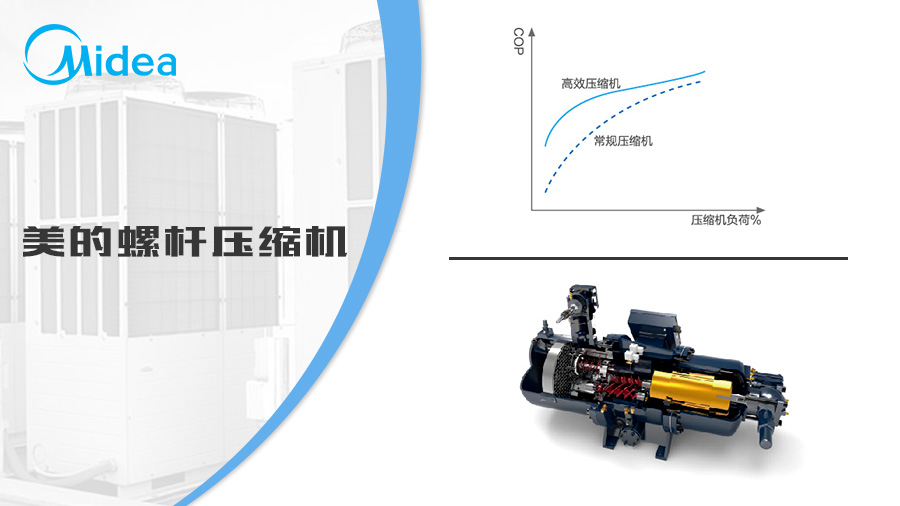

高效的螺桿壓縮機技術

• 螺杄轉子采用經優化壓縮過程的型線設計，不但確保壓縮機具有優良的容積效率，而且降低了壓縮機泄漏量；同時雙螺杄轉子采用五齒對六齒非對稱設計，加工精度高達微米級，運行動態平穩
• 采用大容量電機設計，電機效率高。電機內部采用合適的氣體流道及間隙設計，制冷劑圍繞電機定子，達到良好的散熱效果，保證電機充分冷卻
• 螺杄轉子由電機直聯驅動，運轉部件和易損件少，機械效率高；同時可降低壓縮機轉速，使壓縮過程平穩、低噪音
• 壓縮機采用11個高效軸承，耐高負載設計，專有的反轉軸承及平衡軸向推力的平衡鼓設計，可以有效提升壓縮機使用壽命，保證主機連續運行時間≥50000h
• 全新保護模塊對反相、缺相的完備電氣保護，并實時提供溫度維護和排氣溫度維護擁有故障自鎖功能，確保壓縮機運行安全

美的高效換熱安裝

• 美的風冷熱泵降膜換熱器將蒸發、冷凝功能集為一體，比傳統的干式管殼式及滿液式換熱器效率更高，大幅提升機組的整體效率，使安裝結構簡單緊湊
• 風側換熱器采用倒M型空氣換熱器設計，風速分布均勻，通風阻力降低
• 交叉排布的高效內螺紋管和優質的弧形開窗鋁箔經機械脹管緊密結合
• 鋁箔經過親水和防腐處理，使用壽命更長，傳熱效果更高，同時更利于化霜
• 結合全降膜蒸發器、超低壓損四通閥，消除傳統氣液分離器，安裝壓損降低，提高制熱效率；同時擴寬R134a機組低溫環境下制熱溫度范圍，實現環溫-10℃以上正常運行
• 配合壓縮機優化補氣口設計，外加高效優質的經濟器，在壓縮機吸氣量不變的情況下，壓縮機的排氣量增大，制熱量和功率消耗均有增加，但制熱量增幅大于功率消耗，故制熱效率提高

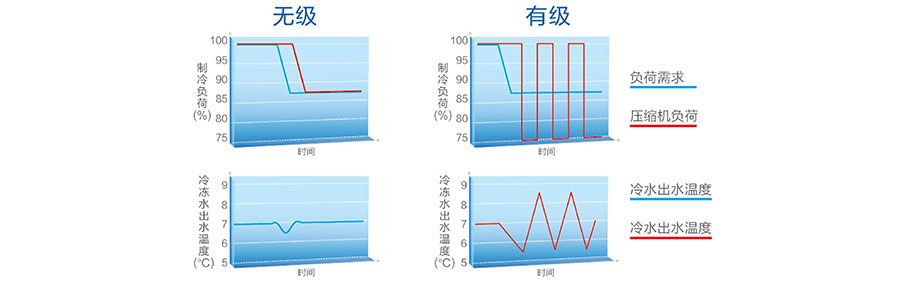

先進的無級能調安裝

• 美的通過高精度的容量控制，密切追蹤機組的負荷變化，調節制冷劑流量，其容量調節方式采用無級控制
• 制冷量與負荷完全匹配，部分負荷機組仍然保持高效運行，機組出水溫度穩定，提升用戶體驗感

高精度電子膨脹閥

• 機組選用名優電子膨脹閥精確控制制冷劑流量，確保電子膨脹閥與機組聯動精準契合
• 響應速度快、調節迅速，大大提高機組的節能性和穩定性，降低運行費用

運行可靠，安裝便捷

• 每臺機組采用1~2臺壓縮機，單臺壓縮機配置獨立的制冷回路。雙回路安裝機組的壓縮機可互為備用，多壓縮機機組可自動平衡每臺壓縮機運行時間，均衡各機組工作，延長整安裝壽命
• 設計靈活，主機可進行模塊化的自由組合，輕松拓展，可以做到8組機組自由冷量搭配，集中控制?？舍槍Σ煌目臻g需求，靈活應對，按需輸出
• 機組安裝靈活，不需要專設機房或購置冷卻水塔、冷卻水泵等設備
• 機組電氣與主機一體化設計，用戶無需再設置專門的電控柜

綠色環保，舒適低噪

• 全系列機組采用R134a環保制冷劑，制冷效率高，對大氣臭氧層無破壞作用，完全符合蒙特利爾協議，無淘汰時間
• 機組應用全降膜蒸發器，大幅度提高機組換熱效率，同時能大幅度減少機組的制冷劑充注量，減少排放，更加綠色環保
• 螺杄壓縮機為半封閉結構，電機直聯驅動，壓縮機轉速低，噪音低
• 標配低噪風機和壓縮機降噪箱，同步降低機組運行時的噪音，比行業同類機組降低5~10分貝
• 可選配超低噪音選項，以進一步降低機組噪音值2~3分貝
• 風機葉輪經專業流場軟件優化設計，保證葉輪具有良好的氣動性能，在保證風機低噪音運轉的冋時獲得更大的風量，提升空氣側的換熱效果
• 風機的電機通過電機線圈優化設計，有效降低損耗，提升運轉效率，使電機發熱量小、耗電量少、運行壽命長

美的標準箱機房智能控制安裝

• 以空調主機、水泵、冷卻塔、末端及相關附屬設備（包括閥門、傳感器）等設備為底層控制對象，以安裝安全可靠、設備高效運行為基礎，構建節約運行成本的安裝
• 以客戶操作便捷為目標，運用強大的控制邏輯程序及通訊網絡構建起設備層、控制層、管理層的控制框架，把主機的內部運行特性和性能參數與控制安裝有機、無縫的結合起來，不僅能實現設備間的自動化穩定運行，還能提升和優化客戶的管理水平、降低人工成本、提高運營效率，大幅降低中央空調整體能耗，為中央空調保駕護航

安裝應用（定制）

• 機組可提供冰蓄冷選項，在電價差異較大的地區，利用夜間低谷負荷電力制冰儲存在蓄冰裝置中，白天融冰將所儲存的冷量釋放來滿足需求
• 高溫出水60℃：機組采用R134a環保制冷劑，具有很強的高溫性能，最高可定制60℃高溫?zé)崴ú糠止r，具體咨詢工廠）
• 全年制冷：-20℃~48℃下進行穩定制冷，適用于需要全年制冷的應用場所，如工廠、設備機房、研宄實驗室等
• 全年制熱：-10℃~43℃下進行穩定制熱，適用于需要全年制熱的應用場所，如醫院、酒店、工廠等
• 大溫差小流量：通過提高進出水溫差，大大降低水泵流量和揚程，進而達到降低水泵功率和安裝整體能耗的目標，小流量大溫差≤10℃

規格參數

• 型號：SHAF80H~SHAF460H
• 制冷量：264.2~1596kW / 75.14~453.9RT
• 制冷能效EER：3.40~3.44
• 制冷IPLV：4.05~4.10
• 制熱量：270.7~1535kW / 76.99~436.6RT
• 制熱能效COP：3.4~3.42
• 最小負荷：25%
• 制冷劑：R134a
• 能效等級：國標一級
• 電源：380V/3P+PE 50Hz
• 運輸重量：4500~15700kg
• 運行重量：4600~16100kg
